Radius业务场景集成¶

最后更新：2022-05-06

1. 场景介绍¶

在实际对接中经常遇到IDaaS接管交换机、路由器中的账户认证信息，通常我们使用 Radius 进行认证。

2. 单机部署¶

2.1. 部署前提条件¶

IDaaS已经部署好，正在运行。

2.2. 环境说明¶

jdk1.8及以上

注意,里面采用了AES256算法,需要替换jre的jce_policy,不然无法使用,认证不成功 jce_policy下载地址: 点击下载

2.3. Radius 安装包准备¶

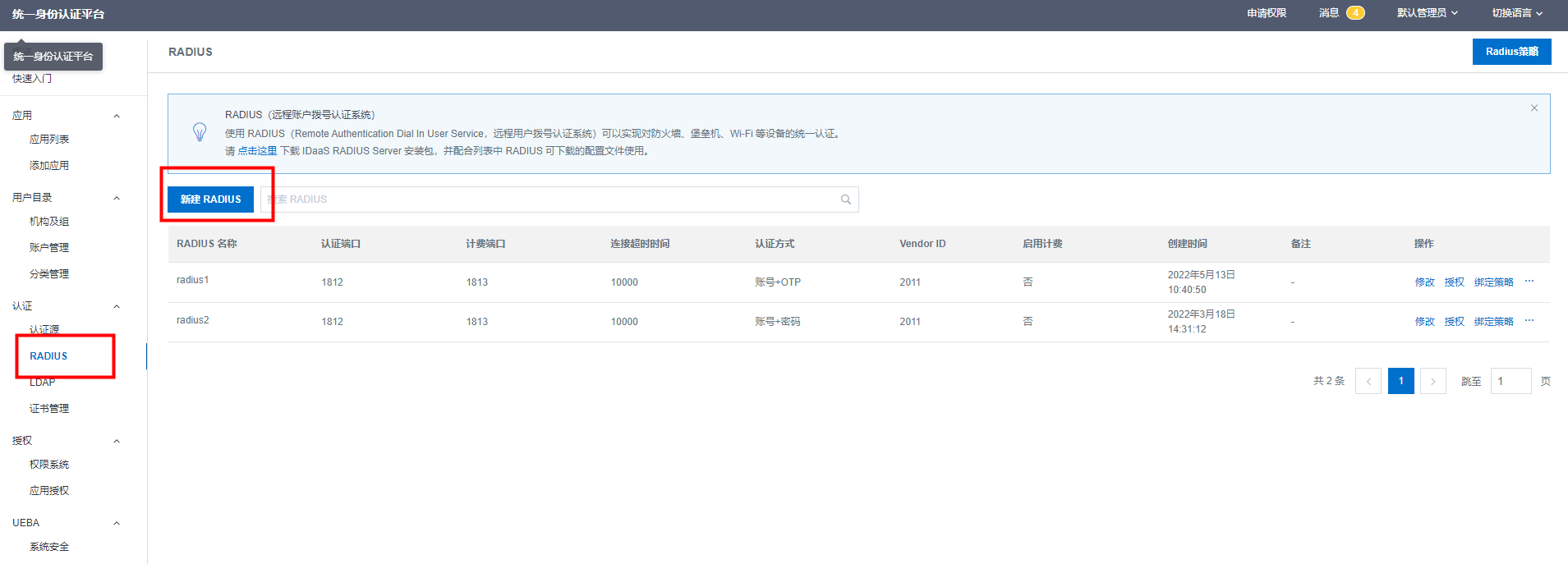

用IDaaS的管理员登录系统，RADIUS—>点击这里，下载IDaaS-Radius-latest.zip安装包。
resources/radius-1.png

2.4. Radius配置¶

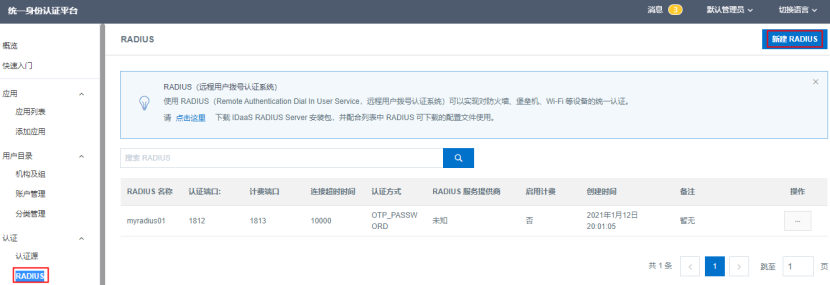

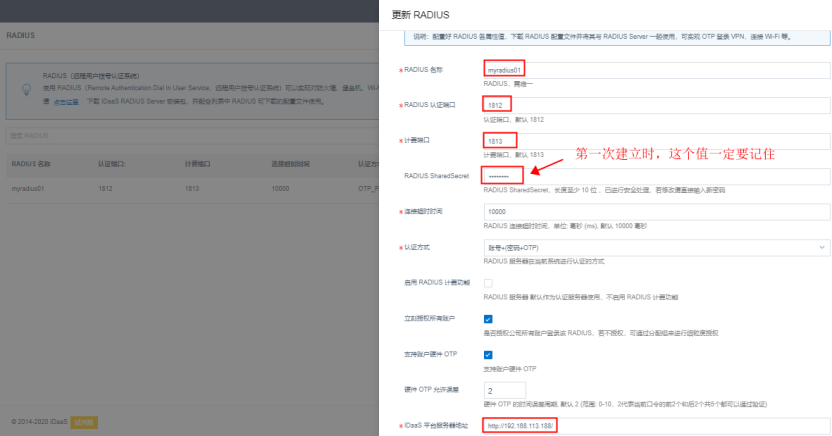

用IDP4的管理员登录系统，RADIUS—>新建Radius
resources/radius-2.png
resources/radius-3.png

2.5. Radius启动¶

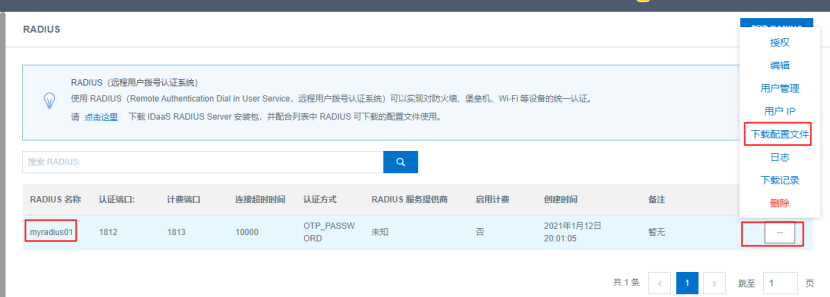

下载配置Radius的配置文件idaas-radius.config
将IDaaS-Radius-latest.zip安装包放置到/data/applications/idp4/中并解压，得到IDaaS-Radius-2.0.2目录。
更改配置文件：将在IDP4上下载的idaas-radius.config替换IDaaS-Radius-2.0.2/conf中的文件。
启动Radius

cd /data/applications/idp4/IDaaS-Radius-2.0.2
nohup ./run.sh &

检查radius的进程和日志

ps -ef |grep radius

resources/radius-5.png
对应的监听的端口是：1812 (UDP)

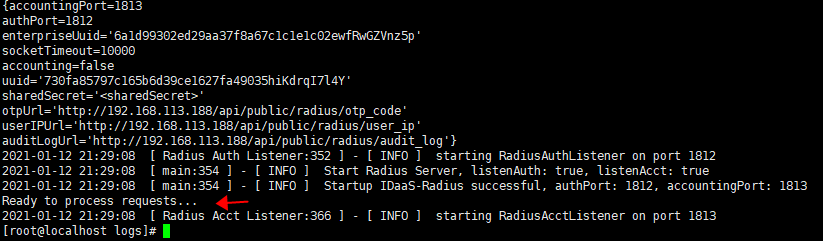

cat /data/applications/idp4/IDaaS-Radius-2.0.2/logs/ idaas-radius-debug.log

resources/radius-6.png

2.6. Radius测试¶

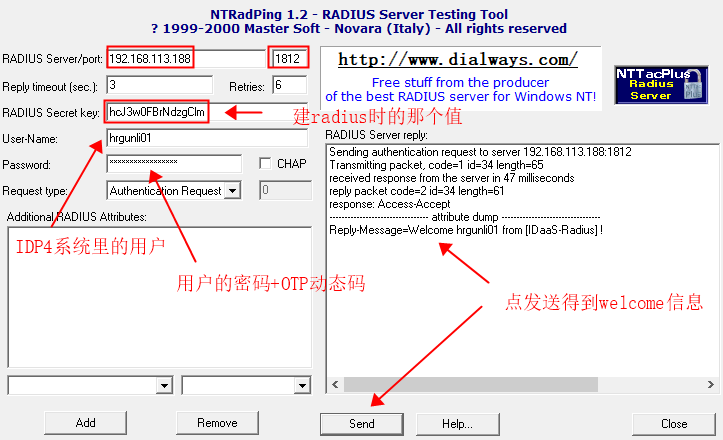

测试工具：NTRadPing (自行下载)
测试配置

查看日志也能得到消息。cat /data/applications/idp4/IDaaS-Radius-2.0.2/logs/ idaas-radius-debug.log

3. 集群部署¶

当前的jzytradius是单实例运行，不能满足高可用的需求。采用nginx反向代理radius udp服务，搭配可用的集群环境。

3.1. 部署指南¶

这里以两台radius节点示例，
节点：192.168.1.2 ，192.168.1.3
nginx：192.168.1.1

3.2. radius部署¶

分别在两台节点上部署radius实例，参考单机部署

3.3. nginx部署¶

前提：nginx版本需要大于**1.9.13，**需要开启with-stream模块
查询是否开启：
输入-V 指令查看，如下面示例，有--with-stream部分表示已经开启

[root@ sbin]# ./nginx -V nginx version: nginx/1.16.1
built by gcc 4.8.5 20150623 (Red Hat 4.8.5-44) (GCC)
built with OpenSSL 1.0.2k-fips 26 Jan 2017
TLS SNI support enabled
configure arguments: –prefix=/data/public/nginx –with-http_stub_status_module –with-http_ssl_module –with-stream

开启方法：
重新编译安装nginx，加入–with-stream指令编译

tar -zxf nginx-1.16.1.tar.gz
cd nginx-1.16.1
./configure –prefix=/data/public/nginx –with-http_stub_status_module –with-http_ssl_module –with-stream make
make install

配置nginx.conf：
在nginx.conf中填入以下内容：

stream {
    upstream auth {
        server 192.168.1.2:1812;
        server 192.168.1.3:1812;
    }
    upstream accounting {
        server 192.168.1.2:1813;
        server 192.168.1.3:1813;
    }
    server {
        listen 1812 udp;
        proxy_responses 1;
        proxy_timeout 5s;
        proxy_pass auth;
    }
    server {
        listen 1813 udp;
        proxy_responses 1;
        proxy_timeout 5s;
        proxy_pass accounting;
    }
}

启动或重新加载 nginx ：

#启动
./nginx
#重新加载
./nginx -s reload

3.4. 测试¶

参考单机部署-Radius测试连接IP为nginx节点IP

4. 其他¶

4.1. 策略管理(属性下发)¶

IDaaS-Radius支持Radius属性下发功能, 支持标准RADIUS属性或者其他厂商(自定义)的属性下发。并支持nasId匹配

4.1.1. 如何使用¶

使用前提，已经部署好IDaaS-Radius实例，参考单机部署-Radius测试使用流程：添加策略 -> 绑定策略（Radius,组）-> 使用

4.1.2. 添加策略¶

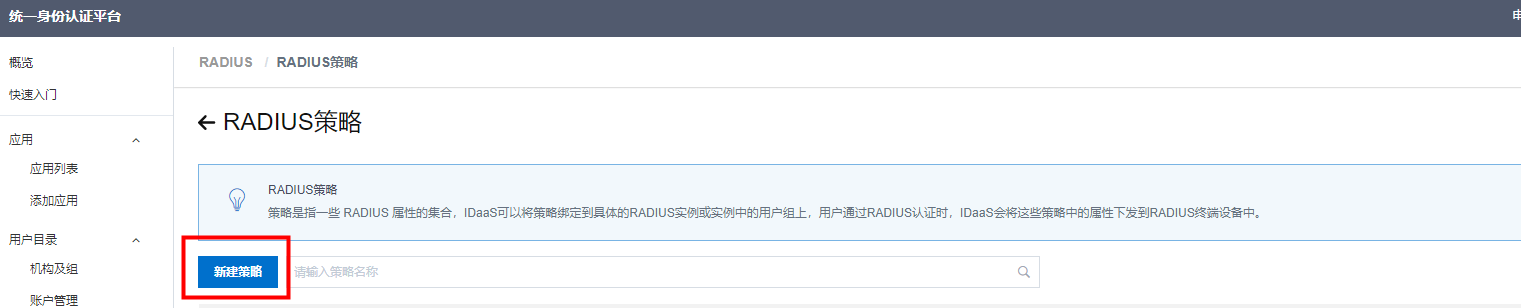

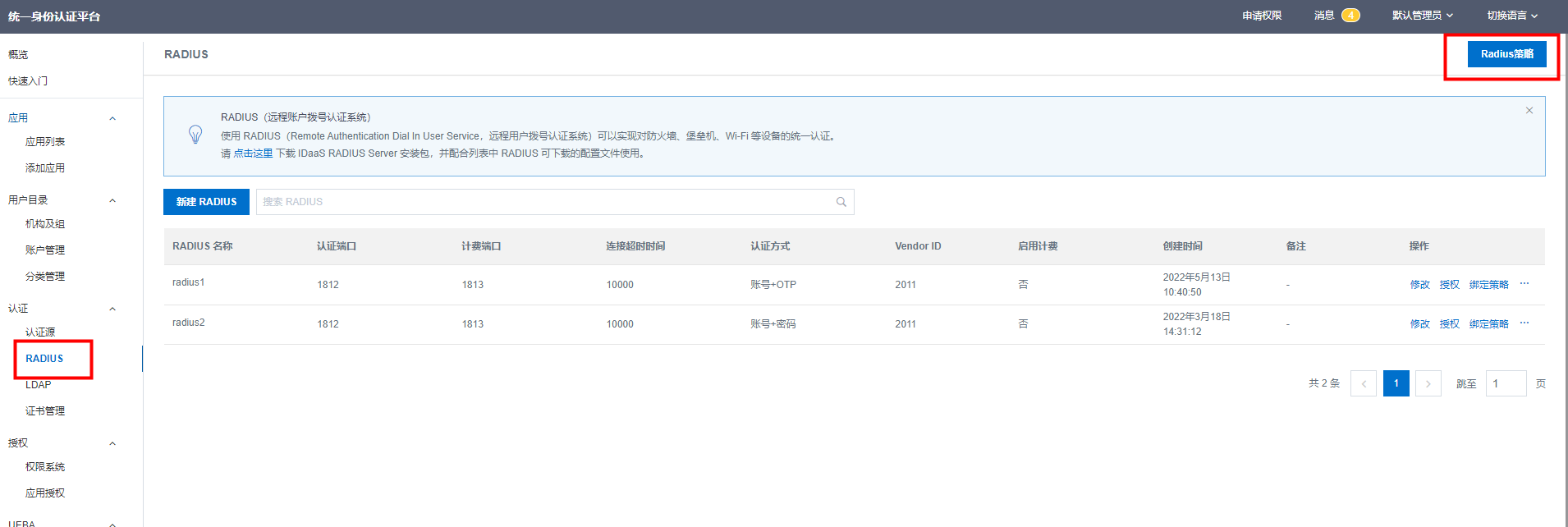

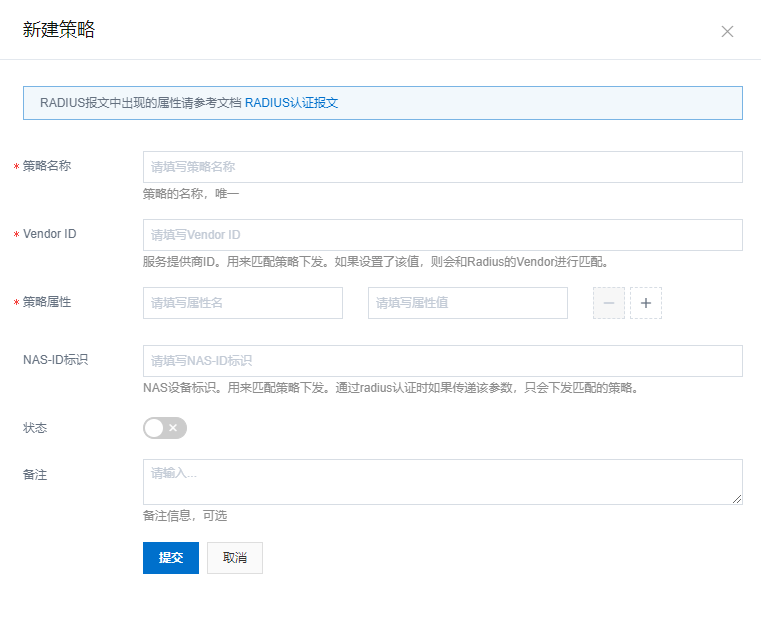

用IDP4的管理员登录系统，RADIUS —> Radius策略（右上角）-> 新建策略
resources/radius-10.png
resources/radius-11.png
resources/radius-12.png

策略名称：策略的名称，唯一
Vendor ID：服务提供商ID。用来匹配策略下发。如果设置了该值，则会和Radius的Vendor进行匹配（两者一致才会下发）。
策略属性：策略下的属性列表，可以添加多个
NAS-ID标识：NAS设备标识。用来匹配策略下发。通过radius认证时如果传递该参数，只会下发匹配的策略。
状态：是否开启策略

当Vendor ID 为-1 (UNKNOWN) 时，表示该策略为radius标准属性，不进行Vendor的匹配，会全部下发。（还是会匹配NAS-ID）策略属性需要符合radius标准属性规范，不能自我随意定义，IDaaS-Radius内置部分策略，如果未在内置范围内，添加完毕属性后，需要再次前往IDaaS-Radius部署环境中，修改conf\default_dictionary,添加自定义属性重启服务生效。

4.1.3. 绑定策略（radius）¶

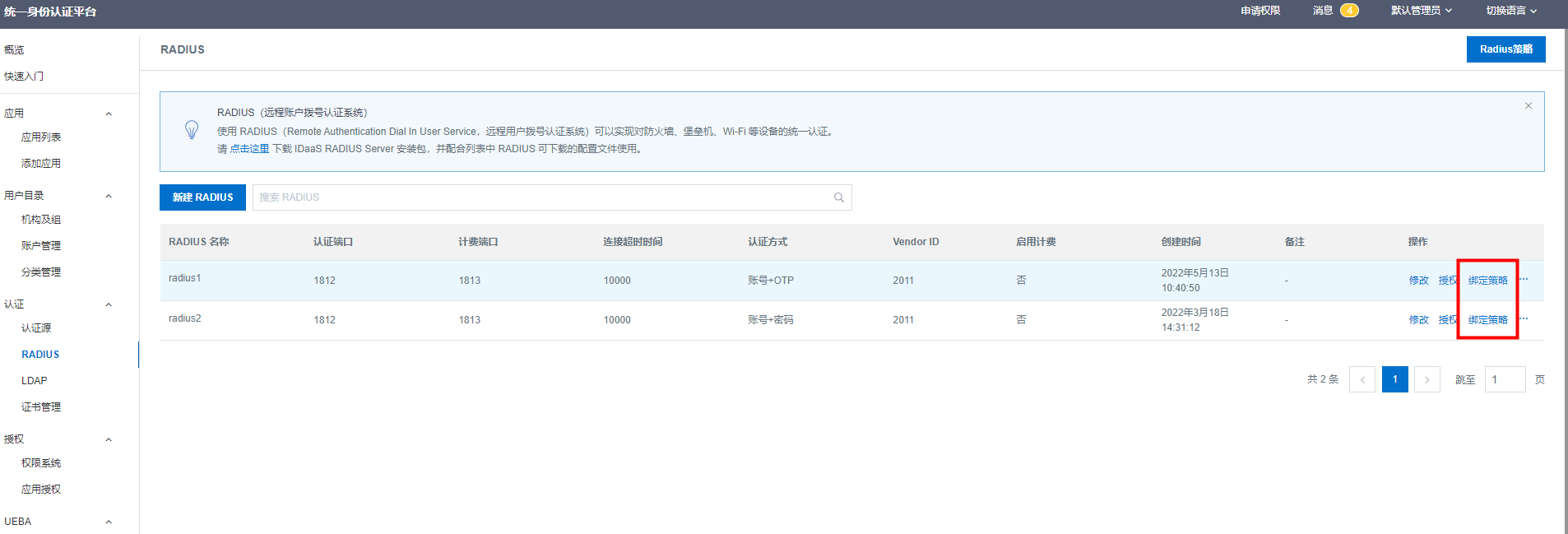

返回Radius管理界面，点击绑定策略，选择需要绑定的策略即可。
resources/radius-13.png

4.1.4. 绑定策略（group）¶

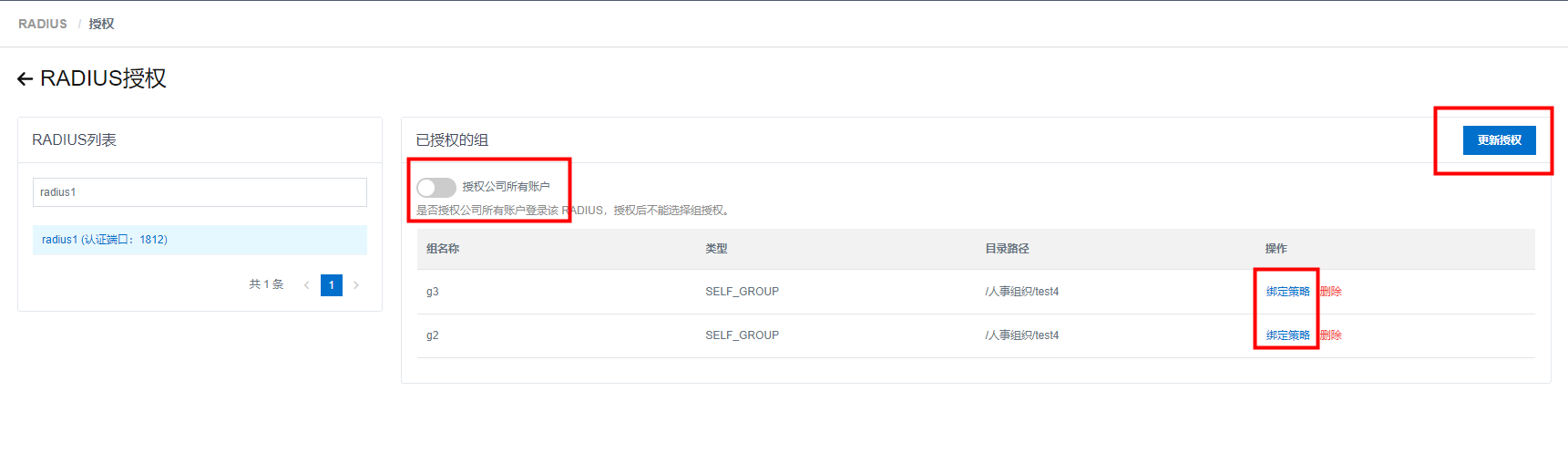

返回Radius管理界面，点击授权，进入授权管理页面。关闭授权公司所有账户开关,点击右侧更新授权，添加需要授权的组。在选择的组右侧点击绑定策略，提交即可。
resources/radius-13.png

4.1.5. 策略下发规则¶

下发前提：

当策略设置了Vendor：-1 (UNKNOWN)，则表示为标准Radius属性，则通过，进行下面规则判断，判断通过后下发；
当策略设置了Vendor：非-1，则表示厂商的Radius属性，则只会匹配Radius的vendor，两者一致则通过，进行下面规则判断，判断通过后下发；

下发规则满足以下规则，优先级从高到低。

radius授权组绑定了策略，认证时传递了NAS-ID参数，且和策略的NAS-ID一致；
radius授权组绑定了策略，认证时传递了NAS-ID参数，策略未设置NAS-ID；
radius绑定了策略，认证时传递了NAS-ID参数，且和策略的NAS-ID一致；
radius绑定了策略，认证时传递了NAS-ID参数，策略未设置NAS-ID；
radius绑定了策略，认证时未传递NAS-ID参数；
